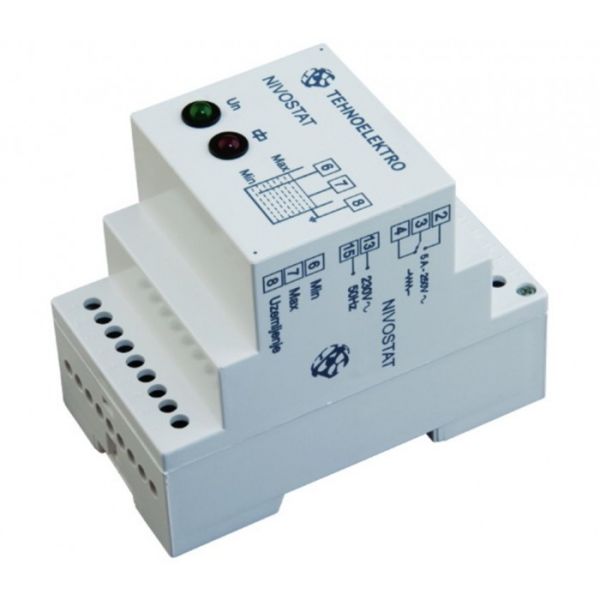

Nivostat N-1 tehno elektro

Napajanje: 250VAC
Izlaz: 1xU 8A/250VAC
Napon na sondi: <10VAC Montaža na DIN-šinu Dimenzije kućišta ŠxVxD: 53x90x71.5 Primena: Regulacija nivoa električno provodne vode u rezervoarima, bazenima itd .
Nivostat je uređaj koji inicira rad pumpe ili alarma u bazenu (rezervoa- ru) sa vodom u zavisnosti od nivoa vode. Napaja se mrežnim naponom 250V/50Hz. Prisustvo napona napajanja signalizira zelena LE dioda. Izlaz nivostata je rele sa jednim parom kontakta (mirni i radni) 5A/250VAC. Dve sonde (max i min) uronjene u tečnost daju podatak o maksimalnom odnosno minimalnom nivou tečnosti. Sonda za uzem- ljenje treba da bude u spoju sa tečnošću. Ako je posuda metalna sonda se vezuje za posudu, ukoliko je posuda od izolacionog materijala son- da se uranja duboko u tečnost. Min-sonda (6) se uranja do nivoa koji predstavlja minimalni nivo tečnosti, max-sonda (7) se uranja do nivoa koji predstavlja maksimalni nivo tečnosti. Pri podizanju nivoa tečnosti do maksimalne vrednosti aktivira se radni kontakt relea nivostata. To stanje signalizira crvena LE dioda. Rele će zadržati ovakvo stanje sve dok nivo tečnosti ne padne ispod minimalne vrednosti (gasi se crvena LE dioda).
